MSO/DS4000系列数字示波器是带宽100MHz ~ 500MHz，采样率高达4GSa/s，同时兼具深存储深度和高波形捕获率的高性能通用数字示波器。
MSO/DS4000系列是针对***广泛的主流数字示波器市场的设计、调试、测试的需求而设计的高性能数字示波器。MSO4000具备2 或4+16个通道，是针对嵌入式设计和测试领域的应用而推出的高性能混合信号示波器。
产品特性
模拟通道带宽100MHz，200MHz，350MHz， 500MHz
实时采样率模拟通道达4G Sa/s;数字通道达1G Sa/s(MSO)
标配存储深度模拟通道达140Mpts,数字通道达28Mpts(MSO)
2或4个模拟通道;16个数字通道(MSO)
波形捕获率达110,000个波形每秒
标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能
独创的UltraVision技术
丰富的触发和总线的解码功能(模拟和数字通道)
低底噪声，***小垂直档位达1 mV/div
丰富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可选)

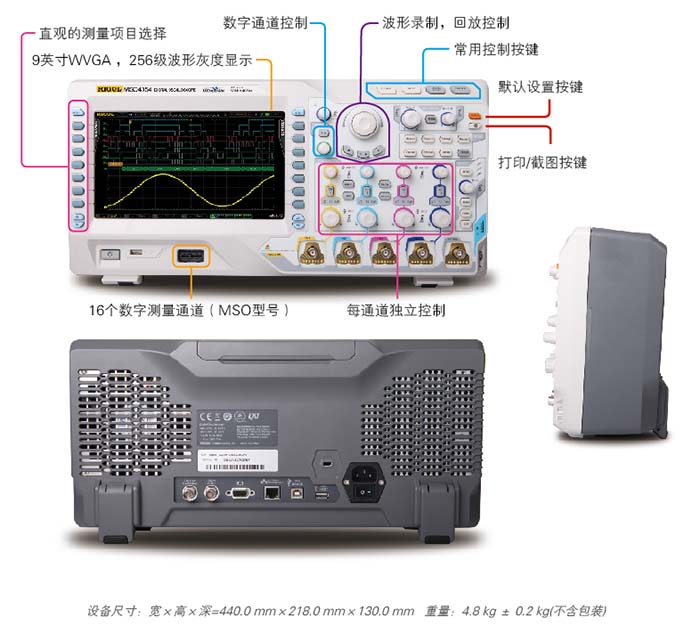

新颖精巧的工业设计，便捷的操作
9英寸WVGA 256级灰度显示
设计特色
宽大的屏幕 新颖精巧的工业设计 便捷的操作

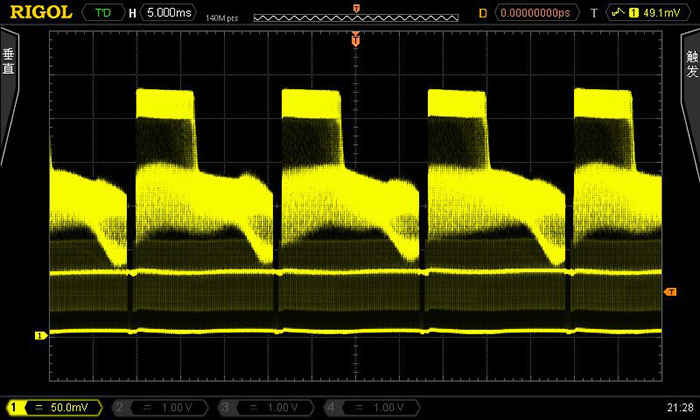

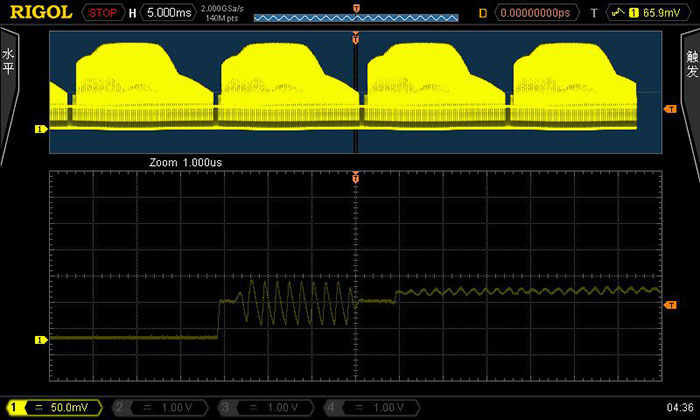

UltraVision: 深存储(标配140Mpts)
UltraVision: 波形捕获率高达每秒110，000个波形

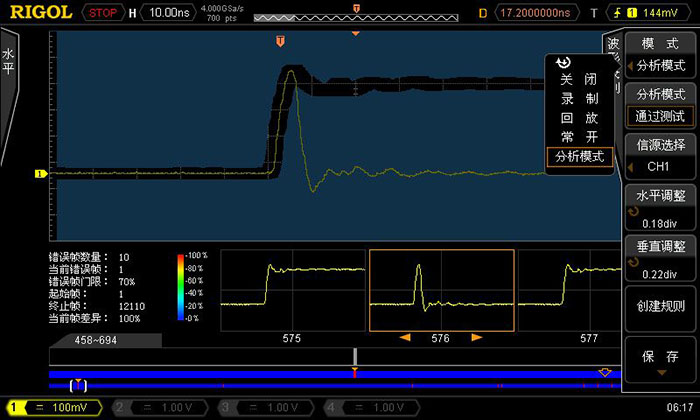

UltraVision: 实时不间断波形录制，回放及分析功能(标配)

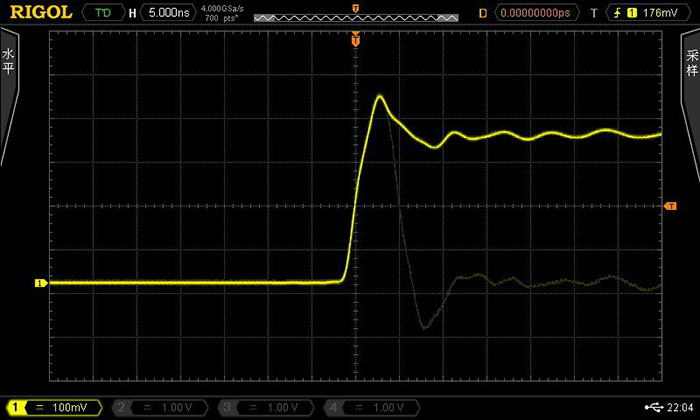

UltraVision: 多级波形灰度显示(256级)

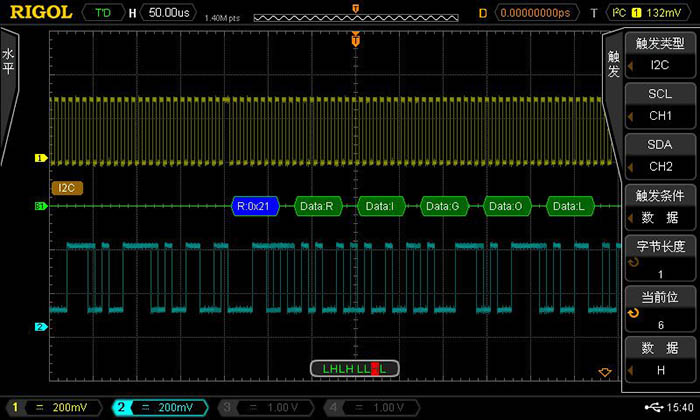

标配串行总线触发功能(支持RS232,I2C,SPI，CAN，FlexRay等)

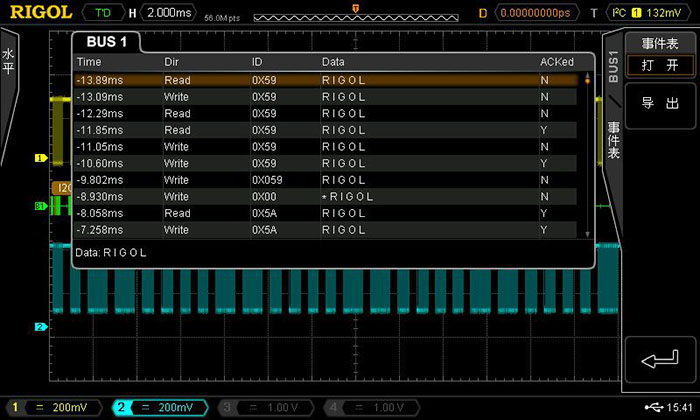

选配的串行总线解码功能 通过事件列表显示解码

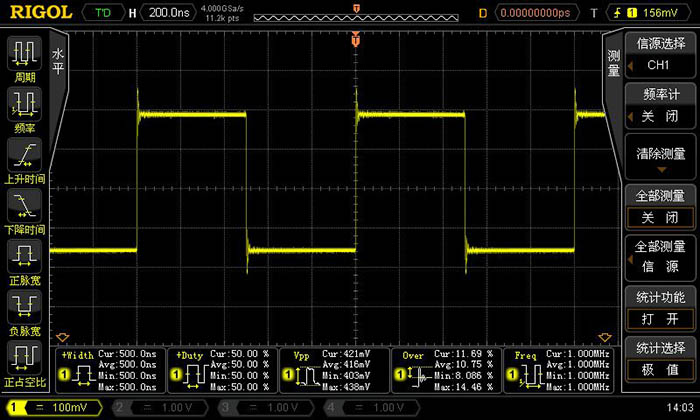

带统计的自动测量功能 可同时测量5个参数

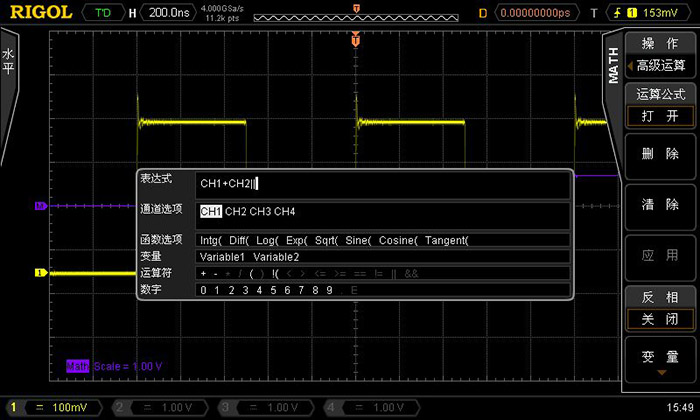

标配先进的波形运算功能

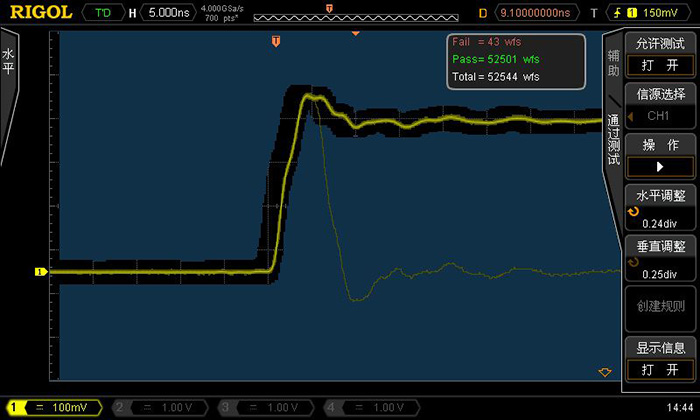

标配模板测量功能

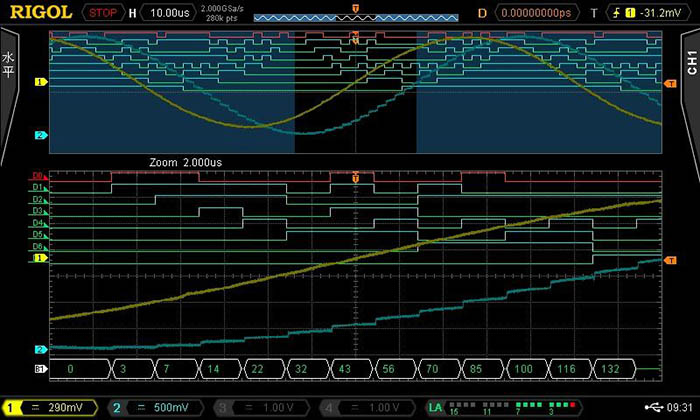

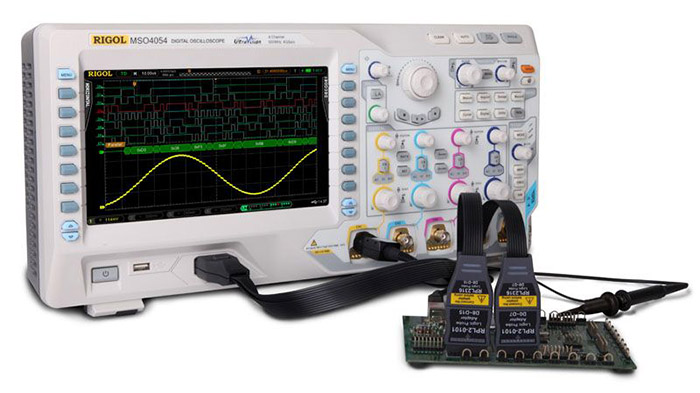

通过模拟和数字通道进行混合信号分析(MSO4000)

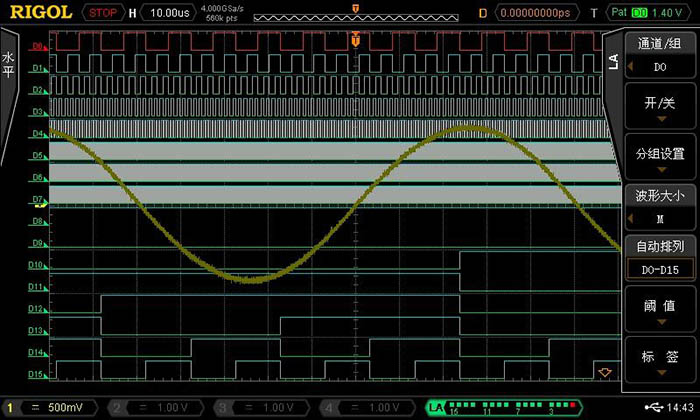

方便的数字通道分组，灵活的标签设置(MSO4000)

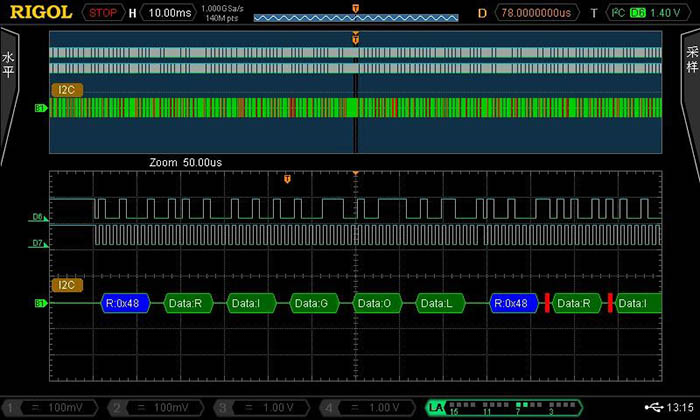

数字通道同样深存储，并支持串行总线的触发和解码(MSO4000)

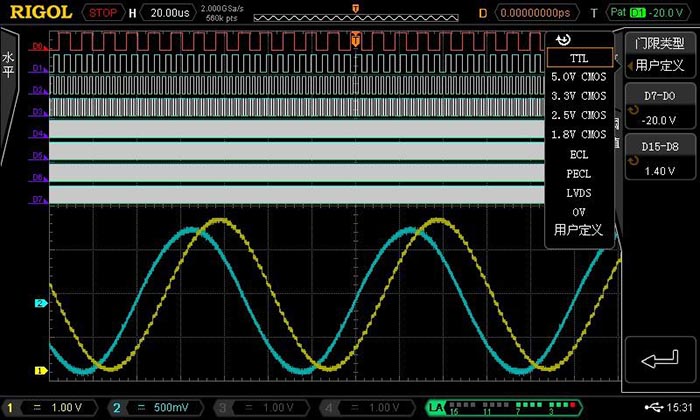

数字通道提供多种逻辑电平的选择(MSO4000)

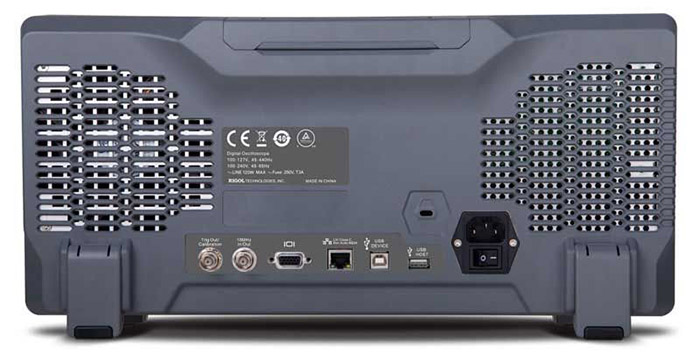

标配丰富的接口(触发输入/输出，参考时钟输入/输出，VGA,LAN,USB)
型号及对比
|
型号
|
模拟带宽
|
通道数
|
******实时采样率
|
标配******存储深度
|
******波形捕获率
|
参考价(元，含税)
|
|
DS4054
|
500MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
58，800
|
|
DS4052
|
500MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
46，800
|
|
DS4034
|
350MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
42，800
|
|
DS4032
|
350MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
38，800
|
|
DS4024
|
200MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
28，800
|
|
DS4022
|
200MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
25，800
|
|
DS4014
|
100MHz
|
4
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
23，800
|
|
DS4012
|
100MHz
|
2
|
4GSa/s
|
140Mpts
|
110,000 wfms/s
|
19，800
|
|
MSO4054
|
500MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
67，500
|
|
MSO4052
|
500MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
57，614
|
|
MSO4034
|
350MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
51，992
|
|
MSO4032
|
350MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
45，190
|
|
MSO4024
|
200MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
33，625
|
|
MSO4022
|
200MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
30，509
|
|
MSO4014
|
100MHz
|
4模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
29，224
|
|
MSO4012
|
100MHz
|
2模拟通道
16数字通道
|
模拟通道4GSa/s
数字通道1GSa/s
|
模拟通道140Mpts
数字通道******28M点
|
模拟通道110,000 wfms/s
数字通道85,000wfms/s
|
25，835
|
