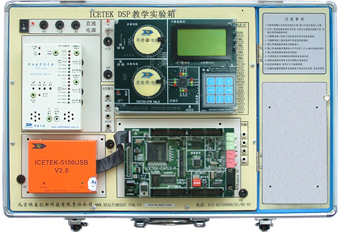

C6000教学实验箱：ICETEK-C6722A-S60 (v6.2)



一、技术参数：

1、一体化教学实验箱

• 220V电源直接输入，输出+5V、+12V、+9V等电源，方便实验的使用；
• 实验箱上提供有教学系统采用的各种测试点，包括AD采集输入、DA输出、I/O输出等，方便教学中使用示波器等仪器测试。

2、多功能数字信号源：

• 驱动电压：5V
• 能同时产生两路参数可调（频率和幅值可调）的波形
• 波形输出端口：3路
• 可产生正弦波、三角波、方波、白噪声、混叠波等信号
• 具有录音功能
• 具有扬声器功能
• 具有复位功能
• 具有放音、循环功能
• 具有耳机输入、麦克风输出等功能

3、通用DSP开发系统：

• 兼容TI全系列DSP产品：TMS320C2000/C5000/C6000/VC33
• USB2.0接口，方便仿真
• 支持CCS集成调试环境
• 支持多DSP仿真，仿真不占用任何DSP资源
• 与DSP主处理板分离设计，便于升级

4、C6722 DSP评估板：

• 主处理器：采用TI公司TMS320C6722 DSP为主处理器
  • CPU：1 C67+，浮点处理器
  • 主频：200MHz
  • 片内RAM：128KB；片内ROM：384KB
  • EMIF：1 16-bit
  • 支持外扩存储器类型：Async RAM/ROM，SDR SDRAM
  • DMA：Dmax；McASP：2；I2C：2；SPI：2
• 外扩FLASH：8Mbit
• 外扩SDRAM：8M*16bit
• A/D：2路；D/A：2路
• 语音输入接口：2路；语音输出接口：2路
• 4个用户指示灯
• RS232串行数据接口
• 硬件复位电路
• 外接+5V电源，通过电源转换模块，转换为内部多种电源模式
• 扩展DSP引脚，具有4个扩展接口，可与实验箱实现无缝连接
• 外形尺寸：160mm×100mm

5、通用控制模块：

• 液晶显示：128*64
• 键盘
• 发光二极管控制：12个（交通灯）
• 蜂鸣器
• 步进电机控制
• 直流电机控制

二、完成实验：

1、基础实验：

• CCS入门实验
• 编写以C语言、汇编（ASM）、汇编与C混合的DSP程序
• DSP数据存取实验
• 指示灯控制实验
• 拨码开关控制实验
• DSP定时器实验
• 外中断实验
• 单路，多路模数转换实验（A/D转换）
• 单路，多路数模转换实验（D/A转换）
• 自启动（自举）实验
• 异步串口通信实验

2、DSP实现外设控制实验：

• 通用输入输出管脚应用
• 发光二极管阵列显示
• 液晶显示器控制显示
• 键盘输入
• 音频信号发生
• 直流电机控制
• 步进电机控制

3、DSP算法实验：

• 有限冲击响应滤波器（FIR）算法实验
• 无限冲击响应滤波器（IIR）算法实验
• 快速傅立叶变换（FFT）算法实验
• 自适应滤波器算法实验
• 卷积算法实验键盘输入
• 抽样定理实验

4、数字图像信号处理实验（数字图像）

• 数字图像直方图统计
• 数字图像边缘检测（SOBEL算子）
• 数字图像锐化（LAPLACE算子）
• 数字图像取反
• 数字图像直方图均衡化增强

5、综合实验：

• 交通灯综合控制
• 多路信号混频

6、演示实验：

• DSP系统功能检测
• 频率跟随实验
• 图像边缘检测
