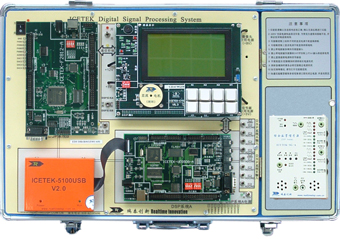

双DSP实验箱:ICETEK-F2812AE/VC5416AE-80

更新时间:2014-05-07 10:05:22点击次数:1943次
相关介绍

一、技术参数:

1、一体化教学实验箱

  • 220V电源直接输入,输出+5V、+12V、+9V等电源,方便实验的使用;
  • 实验箱上提供有教学系统采用的各种测试点,包括AD采集输入、DA输出、I/O输出等,方便教学中使用示波器等仪器测试。

2、多功能数字信号源:

  • 驱动电压:5V
  • 能同时产生两路参数可调(频率和幅值可调)的波形
  • 波形输出端口:3路
  • 可产生正弦波、三角波、方波、白噪声、混叠波等信号
  • 具有录音功能
  • 具有扬声器功能
  • 具有复位功能
  • 具有放音、循环功能
  • 具有耳机输入、麦克风输出等功能

3、通用DSP开发系统:

  • 兼容TI全系列DSP产品:TMS320C2000/C5000/C6000/VC33
  • USB2.0接口,方便仿真
  • 支持CCS集成调试环境
  • 支持多DSP仿真,仿真不占用任何DSP资源
  • 与DSP主处理板分离设计,便于升级

4、F2812 DSP评估板:

  • DSP主处理器:TMS320F2812PGFA
  • 主频:150MHz
  • 片内128K*16bit FLASH,自带128位加密位
  • A/D:16路
  • D/A:2路
  • PWM:16路
  • 外部存储空间:64K*16bit
  • 数字I/O设计
  • RS232串行数据接口
  • CAN总线标准接口
  • 用户开关
  • 测试指示灯
  • 标准扩展总线(数据、地址、I/O、控制4处扩展连接接口),扩展DSP引脚,可实现二次开发

5、VC5416 DSP评估板

  • DSP:TMS320VC5416,主频:160MHz
  • 内部存储空间:128k*16bit
  • 外扩存储空间:64k*16bit
  • A/D转换:2路
  • D/A转换:2路
  • 语音输入接口:2路
  • 语音输出接口:2路
  • 系统自启动设计:8Mbit FLASH
  • 数字I/O设计
  • RS232串行数据接口
  • 扩展DSP引脚,可实现二次开发
  • 3U标准设计,外形尺寸:160mm×100mm

6、通用控制模块:

  • 液晶显示:240*128
  • 键盘
  • 发光二极管控制:12个(交通灯)
  • 蜂鸣器
  • 直流电机控制

二、完成实验:

1、基础实验:

  • CCS入门实验
  • 编写以C语言、汇编(ASM)、汇编与C混合的DSP程序
  • DSP数据存取实验
  • 指示灯控制实验
  • 拨码开关控制实验
  • DSP定时器实验
  • 外中断实验
  • 单路,多路模数转换实验(A/D转换)
  • 单路,多路数模转换实验(D/A转换)
  • 自启动(自举)实验
  • PWM输出实验
  • 异步串口通信实验
  • CAN总线通信实验
  • USB接口演示程序

2、DSP实现外设控制实验:

  • 通用输入输出管脚应用
  • 发光二极管阵列显示
  • 液晶显示器控制显示
  • 键盘输入
  • 音频信号发生
  • 直流电机控制

3、DSP算法实验:

  • 有限冲击响应滤波器(FIR)算法实验
  • 无限冲击响应滤波器(IIR)算法实验
  • 快速傅立叶变换(FFT)算法实验
  • 卷积算法实验键盘输入
  • 抽样定理实验

4、通信与语音信号采集与分析实验:

  • 语音采集和放送
  • 语音信号和编码解码(G.711)
  • 语音信号的FIR滤波

5、数字图像信号分析实验(数字图像)

  • 图像直方图统计算法
  • 图像边缘检测算法(SOBEL算子)
  • 图像锐化(LAPLACE算子)算法
  • 图像取反
  • 图像直方图均衡化增强算法

6、综合实验:

  • 交通灯综合控制
  • 多路信号混频
  • FIR滤波器的信号滤波

7、演示实验:

  • DSP系统功能检测
  • 频率跟随实验
  • 语音复读机
  • 图像边缘检测
  • F2812/VC5416 双机通讯实验
