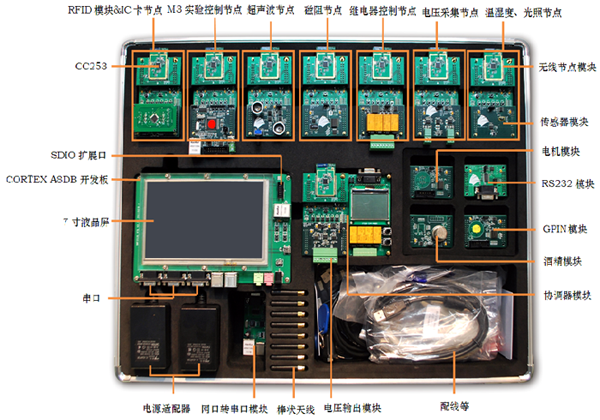

L-OURS-IOT-IOTV2EP-01物联网创新套件增强版

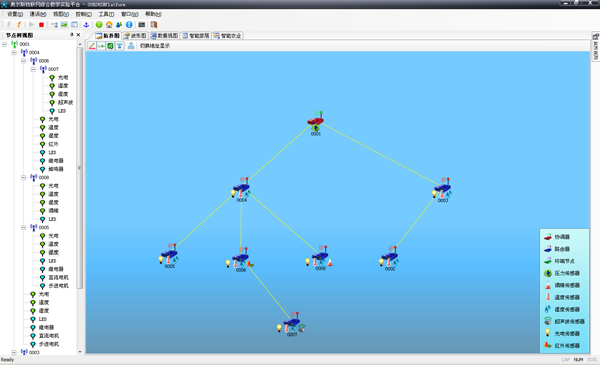

无线传感网节点（1套设备8个节点）

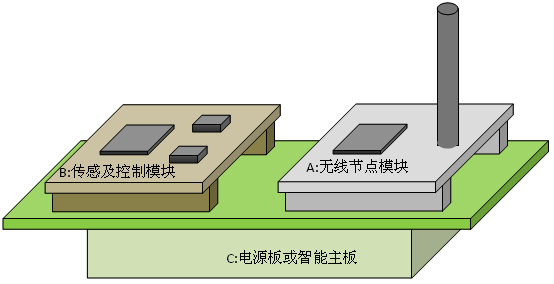

无线节点模块

TI CC2530F256，2.4GHz，6层邮票孔设计PCB板，预留外接天线底座，默认使用Antenova板载天线（标配）

无线节点模块引脚兼容芯片系列：

• CC430，900M，陶瓷天线/棒状天线
• CC2430, 2.4GHz，陶瓷天线/棒状天线
• CC2431, 2.4GHz，陶瓷天线/棒状天线
• CEL模块，工业模块，可以接小功率或大功率模块
• Tiny OS 核心模块，CROSSBOW的CC2420+ATMEG128

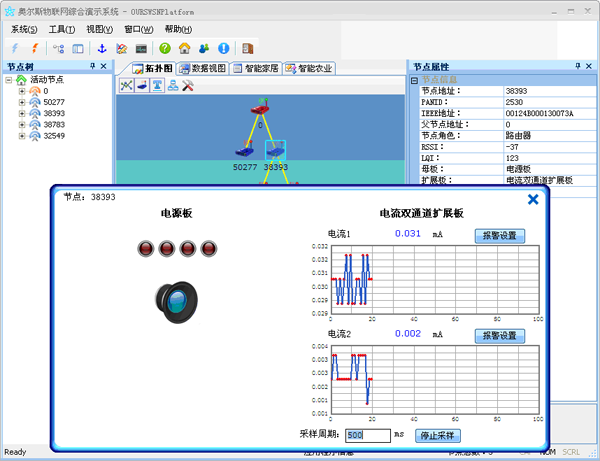

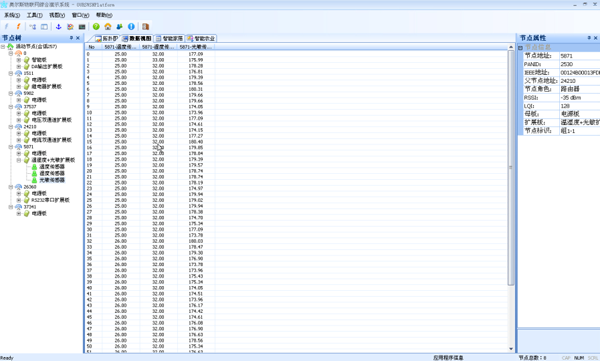

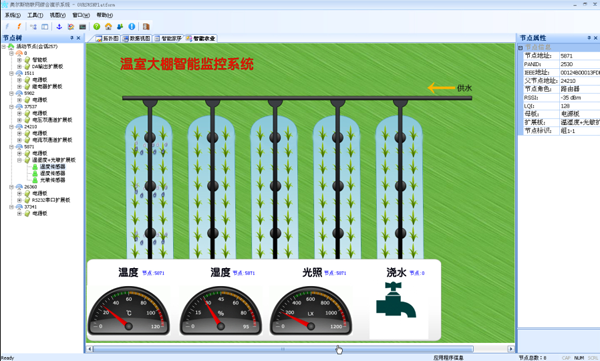

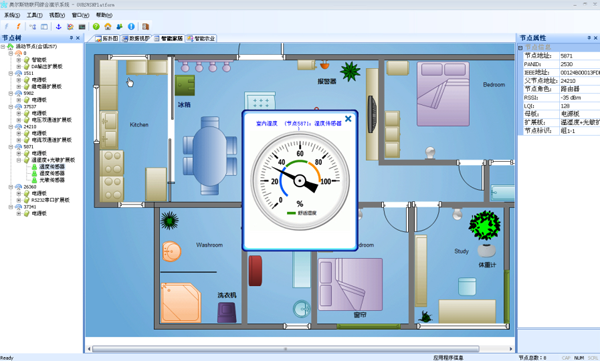

传感控制模块

可以连接系列传感模块，引脚兼容。

传感采集以及反馈控制模块：

标配：

• 温度传感器：量程：-40℃～+123.8℃；分度：0.1℃（标配）；
• 湿度传感器：量程：0～100%，分度：0.1%（标配）；

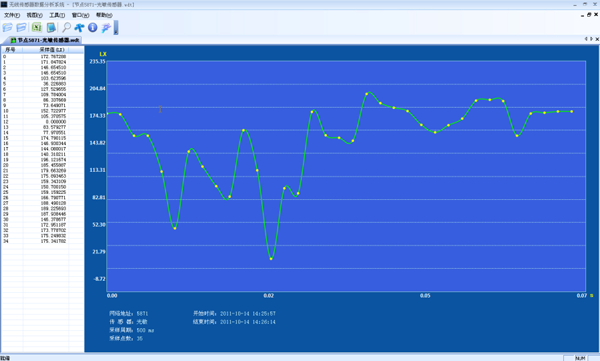

• 光照度传感器：量程：0～10000lx，分度：1 lx（标配）；
• 电压采集：双通道 量程：-20V～+20V；分度：0.01V（标配）；
• 加速度传感器：三轴加速度 测量值：X轴：-2–+2g，Y轴：-2–+2g，Z轴：-2–+2g；（标配）
• 酒精浓度传感器：量程：1~100；分度：1（标配）；
• 超声波传感器：量程******值：100cm；分度：1cm；（标配）；
• 电机控制模块：通过IO扩展芯片PCA9554扩展出来的八个IO口（标配）
• 电机模块：模块通过外部的两个IO口来控制直流电机的正反转，模块通过外部的四个IO口来控制步进电机的正反转（标配）;
• Cortex M3嵌入式模块：TI LM3S9B96 附带 J-Link V8仿真器（标配）
• 串转网模块：嵌入式以太网串口数据转换模块，用于将TCP网络数据包或UDP数据包与RS232接口数据实现透明传输，32 位 ARM CPU，集成 10/100M 自适应以太网接口, 串口通信******波特率高达 230.4Kbps, 支持 AUTO MDI/MDIX, 支持ETHER ET、ARP、IP、UDP、TCP协议，具有TCP Server, TCP Client, UDP工作模式，通过软件轻松配置（标配）

选配：

• 电流传感器：量程：0A～+3A；分度：0.01A；（选配）
• 触力传感器：量程******值：1500g；分度：1g；测量使用次数：2万次（选配）
• 磁阻传感器：采用单轴磁场变化传感器来感应单一方向的磁变化量.量程：-2 – 2 gauss；分度：1m gauss；说明：不能置于强磁场（>4 gauss）中，在强磁场中将对传感器形成长久破坏（选配）
• GPIN模块：通过IO扩展芯片PCA9554扩展出来的IO口为用户提供通过程序来控制，选择，使用的IO口（选配）
• 16、IO扩展模块：IO扩展模块是为了方便二次开发，把2530的19个IO口全部引出（选配）
• 17、电压输出模块：1组，0V～+10V；分度：0.1V；（选配）
• 18、继电器模块：4组24V AC/DC@0.5A 长开触点，带瞬间电压抑制（选配）
• 19、RFID模块：RFID核心模块采用北京易火眼科技的YHY502CTG模块，使用ISO14443A协议; ******感应距离：10cm;误差率：0.0016%;可擦写次数：10万次（选配）
• 20、Packet Sniffer：2.4GHz Sniffer可对空气中的无线信号进行监听、过滤和数据解码，并将其按照一定的数据包格式显示在GUI界面，也可将这些数据以二进制文件格式存储。配合Packet Sniffer软件可以对PHY、 MAC、 NETWORK/SECURITY、 APPLICATION、 FRAMEWORK和APPLICATION PROFOCES等各层协议上的信息包进行分析和解码；显示出错的包以及接入的错误；指示触发包；在接收和注册过程中可连续显示包。可以利用Packet Sniffer分析Zigbee建立网络、加入网络、发送数据、接收数据的过程。（选配）
• 串口模块：1组，DB9 公头，1200 至 115K 波特率，支持双向RS-232通信，支持 RTS/CTS 硬件握手及奇偶校验（选配）
• 溶解氧模块：测量范围:0~20mg/L（选配）
• PH值模块：测量范围0~14（选配）
• 电导率模块：测量范围 0~1744 us/cm（选配）
• 位移模块：测量范围0~50mm（选配）
• 空气清洁度传感器模块：H2进行等级划分处理空气质量,测量范围 1~30 PPM（选配）
• 氧气模块：测量范围0~100%（选配）
• 甲烷传感器模块：进行等级的划分来处理甲烷。（选配）
• 二氧化碳模块：进行等级的划分来处理二氧化碳。测量范围350~10000ppm（选配）
• 一氧化碳传感器模块：进行等级划分处理CO，测量范围30?1000 PPM（选配）

CORTEX-M3 嵌入式模块（标配）

M3 CPU

80 MHz LM3S9B96 ，256 K Flash, 96 K SRAM, and integrated EthernetMAC+PHY, USB OTG, and CAN communications

FLASH

1 MB serial Flash memory

电压参考

Precision 3.00 V voltage reference

ROM 程序

SAFERTOS™ operating system in microcontroller ROM

音频

I2S stereo audio codec，Line In/Out、Headphone Out、Microphone In

以太网

10/100 BaseT Ethernet

USB 口

USB On-The-Go (OTG) Connector：Device, Host, and OTG modes

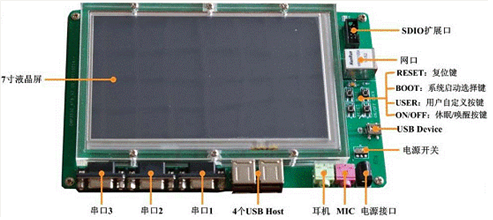

高端嵌入式网关（标配）

CPU

OMAP3530(ARM Cortex-A8 600M + 430MHz TMS 320C 64x+ DSP)

POWERVR SG™ 2D/3D加速引擎

TPS65930电源管理

DDR RAM

256M DDR RAM

FLASH

256M NAND FLASH

以太网

10/100M 自适应以太网控制器 DM9000

SD/MMC

高速SD/MMC 接口一路

SDIO

预留SDIO接口可以外接WIFI和蓝牙

USB HOST

4路 USB2.0 HOST接口

USB OTG

1路USB OTG接口

RS232接口

3路RS232

液晶屏

7寸 TFT LCD（包含触摸屏和有机玻璃外壳）

16：9 显示，分辨率：800 × 480

音频

一组AC97标准音频接口

触摸屏

四线电阻式触摸屏

LED显示

4个LED工作状态指示

按键

4个功能按键

无线接入模块

无线接入模块

BT/GPRS/3G(选配)
